Huishoudelijke elektriciteit is doorgaans een-fasig 220V, terwijl industriële toepassingen gewoonlijk drie-fasig 380V gebruiken. De spanning die wordt gegenereerd door een generator van een elektriciteitscentrale is echter niet een van deze twee. Hoeveel volt produceert een generator van een elektriciteitscentrale eigenlijk?
1. Hoeveel volt elektriciteit produceert een generator eigenlijk?
De uitgangsspanning van de generator wordt bepaald door de capaciteit van de unit, het isolatieontwerp en de compatibiliteit met het elektriciteitsnet. De nominale uitgangsspanning van reguliere generatoren in China is ingedeeld in de volgende niveaus:
| Kleine en middelgrote-opwekkingseenheden (waterkracht, warmtekrachtkoppeling) | 6,3 kV, 10,5 kV |
| Grote en middelgrote- thermische energie-eenheden (klasse 300 MW) | 13,8 kV, 18,5 kV |
| 1 miljoen kilowatt ultra-superkritische eenheid | 20 kV, 24 kV |
De belangrijkste reden waarom generatoren niet rechtstreeks 220 V/380 V leveren, is dat de opwekkingsstroom bij lage- spanning extreem hoog is, waardoor spoel- en lijnverliezen omhoogschieten en de isolatiekosten dramatisch stijgen, waardoor efficiënte krachttransmissie over lange- afstanden onmogelijk wordt. Daarom moet een modus voor 'middenspanningsopwekking, meer-trapstransformatie' worden toegepast.
II. De reis van elektriciteit: vier niveaus van spanningstransformatie, van elektriciteitscentrale tot stopcontact
Elektriciteit reist van generator naar gebruiker via vier belangrijke fasen: spanningsverhoging en -transmissie, regionale spanningsreductie, distributiespanningsreductie en terminalspanningsreductie. Het hele proces is afhankelijk van transformatoren voor de spanningsomzetting, waardoor uiteindelijk wordt voldaan aan de elektriciteitsbehoeften van woningen en bedrijven.
Stap 1: Spanningsverhoging en -transmissie – van 'Middenspanning' naar 'Ultra-Hoogspanning/Extra-Hoogspanning'
Nadat de generator 6,3 kV–24 kV midden{2}}elektriciteit heeft geproduceerd, wordt deze onmiddellijk aangesloten op de hoofdopstaptransformator, die de spanning verhoogt naar 220 kV, 500 kV, en voor inter-regionale transmissie zelfs tot 1000 kV AC en ±800 kV DC ultra-hoge spanningsniveaus.
Stap twee: Regionale spanningsreductie – van 'ultra-hoge spanning' naar 'hoge spanning'
Ultra{0}}hoogspanningselektriciteit wordt naar belangrijke onderstations in de stad getransporteerd, waar deze door stapsgewijze-transformatoren wordt verlaagd naar 110 kV- en 35 kV-hoogspanningsniveaus, die het distributienetwerk in het stedelijk gebied binnenkomen ter voorbereiding op hoog-stroomtoevoer naar stedelijke gebieden en industrieparken.
Stap 3: Spanningsstap-Omlaag – van 'Hoogspanning' naar 'Middenspanning'
Hoog{0}}elektriciteit komt het stedelijke distributiestation binnen, waar het weer wordt verlaagd naar 10 kV middenspanning. Deze spanning wordt vervolgens via ondergrondse kabels of bovengrondse lijnen doorgegeven aan distributietransformatoren in de buurt van woonwijken, fabrieken en commerciële wijken. Dit is het meest voorkomende spanningsniveau in stedelijke stroomdistributienetwerken.
Stap 4: Stap voor eindspanning-Omlaag – van 'middenspanning' naar 'laagspanning (residentieel/industrieel)'
Dit is de cruciale stap die het dichtst bij de gebruiker staat. De 10 kV midden-elektriciteit wordt omgezet in 380/220V drie-fase vier-draads laag-elektriciteit via distributietransformatoren in woonwijken en fabrieken.
Het maakt gebruik van driefasige draden en één nulleider om drie-fasige 380V-stroom te leveren aan fabrieken, winkelcentra en grote apparatuur, en is compatibel met hoog-apparatuur zoals motoren, werktuigmachines en centrale airconditioning.
III. Popularisering van de belangrijkste wetenschap: de relatie tussen 220V en 380V

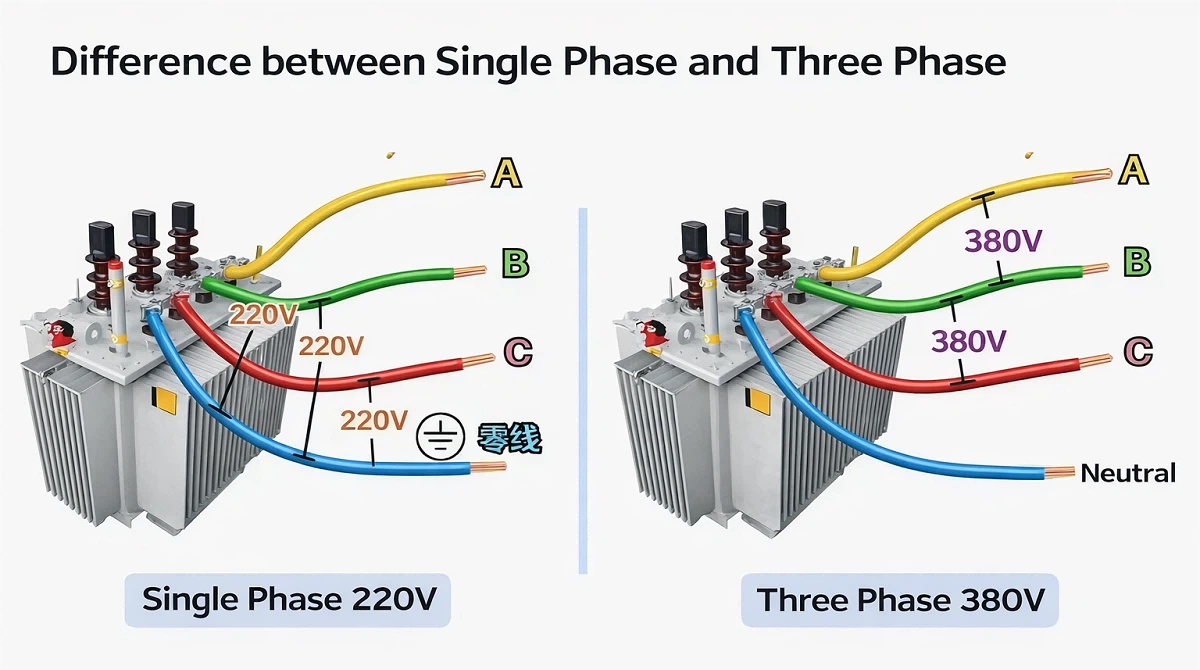

220 V voor huishoudelijk gebruik en 380 V voor industrieel gebruik zijn niet twee onafhankelijke voedingssystemen, maar eerder twee uitgangsvormen van dezelfde drie-fase vier--draads voeding: bij drie- elektriciteit is de spanning tussen faselijnen 380 V (lijnspanning), en de spanning tussen een faselijn en de neutrale lijn is 220 V (fasespanning). De twee voldoen aan een wiskundige relatie van "√3".
Van de duizenden volts middenspanning-elektriciteit van generatoren tot de 220V/380V laag-elektriciteit na meerdere transformaties: elke stap van de spanningsconversie volgt wetenschappelijke principes en nationale normen. Dit zorgt voor een efficiënte stroomtransmissie over lange- afstanden en voldoet aan de veilige stroombehoeften van verschillende scenario's, wat de vindingrijkheid van moderne energiesystemen is.
