Wat zijn "veiligheidsafstanden" voor elektriciteitsmeters: kruipafstand versus vrije ruimte?
Nemenoplaadpalen voor elektrische voertuigen (EV).(een gebruikelijk elektrisch apparaat) als voorbeeld: interne, onder spanning staande metalen componenten moeten "veiligheidsafstanden" aanhouden - anders kunnen er vonken ontstaan die de meter in het beste geval beschadigen of in het slechtste geval gevaren veroorzaken. Deze twee kritische afstanden zijnkruip afstandEnklaring, kernindicatoren voor de isolatieveiligheid van elektrische apparatuur.
Vrije ruimte: de "veiligheidsafstand in rechte lucht-lijn" tussen delen onder spanning
Opruiming verwijst naar dekortste rechte-lijnafstand door de luchttussen twee actieve componenten. Het doel ervan is om te voorkomen dat stroom "door de lucht gaat". Lucht fungeert als een "onzichtbare isolatiebarrière": als de afstand voldoende is, kan de stroom niet kruisen; als deze te klein is, wordt de lucht geïoniseerd (vergelijkbaar met statische vonken bij het uittrekken van truien in de winter, maar veel gevaarlijker in meters).
Kruipafstand: de "veiligheidsafstand op het oppervlak" langs isolatoren
De kruipafstand is dekortste pad langs het oppervlak van isolatiemateriaaltussen twee spanningvoerende delen (bijvoorbeeld het kunststof behuizingsoppervlak tussen meteraansluitingen). De stroom kan niet rechtstreeks door de isolatoren dringen, maar kan wel langs het oppervlak "kruipen" (het zogenaamde "kruipverschijnsel"). Een langere kruipafstand voorkomt beter dat stroom een geleidend pad vormt.

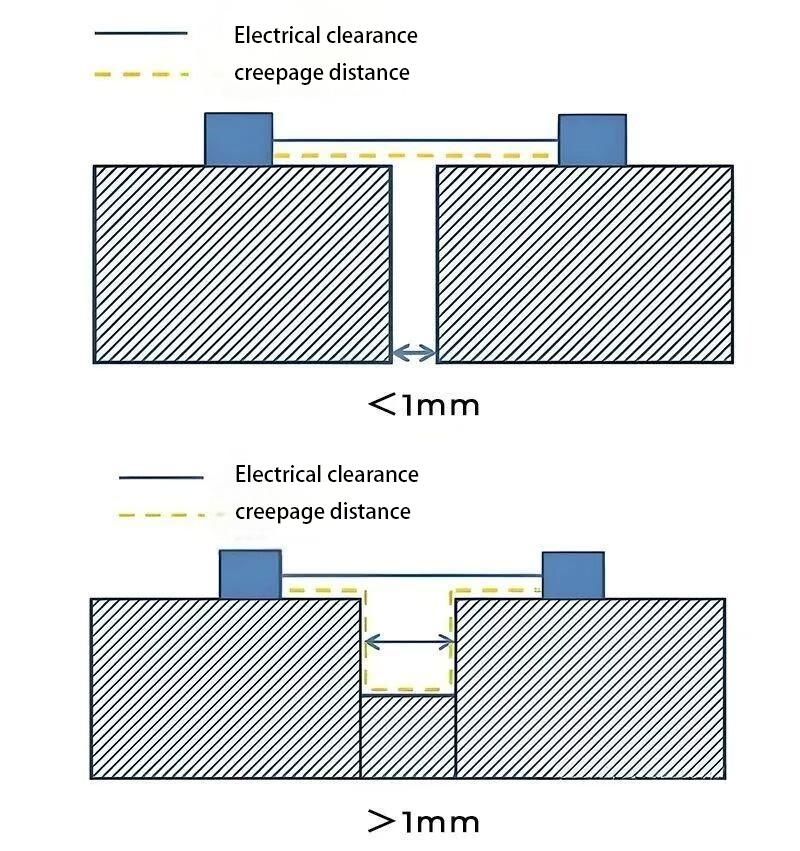

Kruipafstand versus speling: belangrijkste verschillen
| Functie | Opruiming | Kruipafstand |
|---|---|---|
| Meetpad | Rechte lijn door de lucht | Langs het isolatieoppervlak |
| Risico voorkomen | Luchtstoring en vonken | Oppervlaktekruipgeleiding |
| Simpele analogie | "Verspringen" over een rivier | "Omweg" langs een rivieroever |
Welke invloed heeft de hoogte op elektriciteitsmeters? Luchtisolatie is de sleutel
Velen merken datHandleidingen voor elektriciteitsmetersgeef een "hoogtelimiet" op (bijv. "Max. bedrijfshoogte: 2000 m"). Dit is niet de meter die "kwetsbaar" is. - hoogte heeft directe gevolgenprestaties op het gebied van luchtisolatie.
Grotere hoogte=Dunnere lucht=Zwakkere isolatie
Naarmate de hoogte toeneemt: de atmosferische druk daalt → de dichtheid van luchtmoleculen neemt af (zoals bij een verspreide menigte). Luchtisolatie vermogenhangt rechtstreeks samen met de dichtheid: dunnere lucht heeft een zwakkere isolatie, waardoor stroom gemakkelijker kan doorbreken.
Directe gevolgen van grote hoogte op meters: "veiligheidsafstanden" mislukken
Kruipafstand en doorvaarthoogte in meters zijn ontworpen voorluchtdichtheid op lage-hoogte (vlakte).: een ‘veilige luchtspleet’ in vlakten wordt op grote hoogte een ‘smalle brug’. Dunne lucht wordt gemakkelijk geïoniseerd, waardoor er stroom kan ontstaan -, wat leidt tot:
Interne afvoer en verminderde isolatie → onnauwkeurige dosering;
Doorbranden van componenten, kortsluiting of zelfs brandgevaar.
Waarom hebben meters "hoogtelimieten"? Het is wetenschappelijke veiligheidsbescherming
Fabrikanten berekenen voldoende kruipafstand/speling op basis van dehoogte van de doelregio. Het overschrijden van de aangegeven hoogte vermindert de luchtisolatie, waardoor de oorspronkelijke "veilige afstanden" ontoereikend worden. Dit is een universele veiligheidsnorm voor elektrische apparaten (bijvoorbeeld meters, oplaadpalen) - en geen kwaliteitsprobleem.
